Máquina de rolamento de placa de três rolos EZW11XY-150-3500 na fabricação de tubos de aço

Table of Content [Hide]

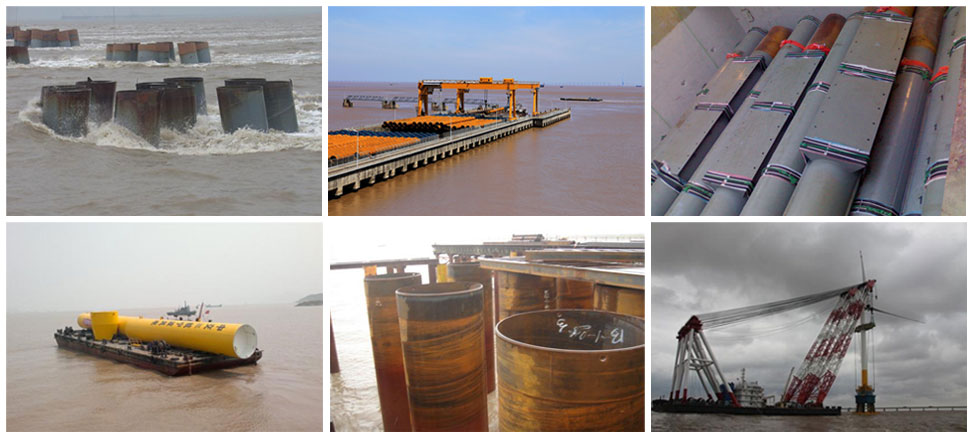

Ningbo lixando tubo de aço engenharia co., LTD

http://www.pipe-cn.com

Breve introdução: Ningbo Sanding Steel Pipe Company está localizada na Zona de Desenvolvimento Econômico e Tecnológico de Ningbo, Província de Zhejiang, China. É uma empresa de produção profissional envolvida em tubos de aço soldados de super longo e super grande diâmetro. Possui 5000 toneladas de cais auto-fornecido do tipo de arquivo de pórtico. A empresa leva costura espiral de grande e médio diâmetro tubo de aço soldado a arco enterrado e tubo de costura reta como os principais produtos, e tem a maior unidade de tubo soldado em espiral na China, que pode realizar a produção móvel. A capacidade de produção anual é de 200.000 toneladas, o diâmetro do tubo é de 400 ~ 3050mm e a espessura da parede é de δ 5 ~ 25mm.

Ningbo Sanding

Encomende produtos EZHONG:

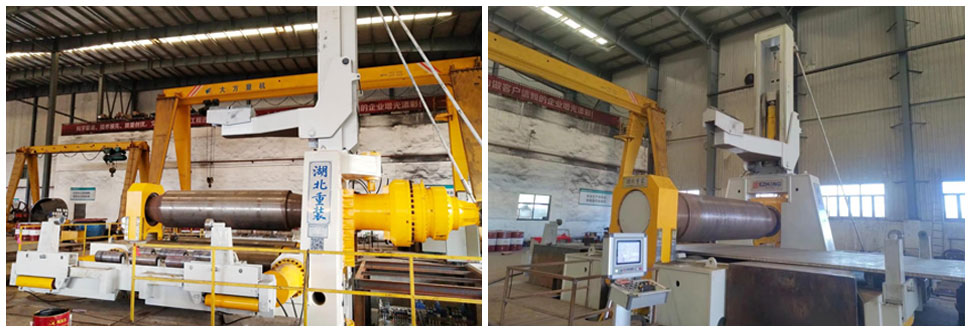

EZW11XY-150 * 3500 máquina de rolamento de placa de três rolos

EZW11XY-150*3500 three-roll plate rolling machine

(EZW11XY-150 * 3500 rolo de três rolos)

Tabela de parâmetro principal

Número do pedido	Item	Unidade	Dados
1	Especificações da máquina	Mm	150 × 3500(245Mpa)
2	O diâmetro superior do rolo	Mm	1060
3	Diâmetro inferior do rolo	Mm	860
4	Material do rolo superior e inferior		60CrMnMo 42CrMo
5	Coeficiente de borda reta	Mm	2 ~ 2.5 vezes a espessura da placa
6	Temperatura circulante	C	20 °C Rolo frio
7	Limite de rendimento da placa	MPa	245	360
8	A largura máxima da bobina	Mm	3500	3500
9	Diâmetro mínimo do tambor em plena carga	Mm	Φ 3000mm	Φ 3500mm
10	Espessura máxima da placa de dobra	Mm	150	125
11	Prato de prebenda grosso	Mm	130	100
12	Dois menor distância do centro do rolo	Mm	1050 ~ 1750
13	Comprimento eficaz do rolo de trabalho	Mm	3580
14	O rolo superior aciona o torque total	T. m	120
15	Binário total de acionamento de rolo inferior	T. m	2*3.5
16	Velocidade de movimento horizontal do cilindro de rolo inferior	Mm/min	350
17	Pressão do sistema hidráulico e taxa de fluxo	Mpa	Motor ~ 17, outros até 25
18	Pressão o diâmetro do cilindro	Mm	Qu 870/qu 370/630
19	Pressão total sob a força	T	2430
20	Empurre horizontal para o diâmetro do cilindro	Mm	Guiar 480
21	Impulso horizontal	Ton	900
21	Velocidade superior do rolo	Mm/min	0 ~ 200
23	O poder da máquina	Kw	± 300
24	Movimento horizontal do rolo inferior em cada lado	Mm	0 ~ 650
