Máquina de rolamento da placa para a embarcação de pressão

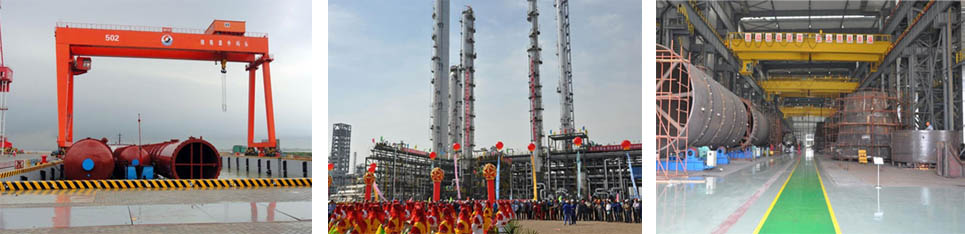

(1) maquinaria química Co. de Zhangjiagang, Ltd

https://www.zhanghuaji.com

Breve introdução: Zhangjiagang Chemical Machinery Co., Ltd. ( "ZCM") foi fundada em 1998 e transformada em uma sociedade anônima em julho de 2009. A empresa é especializada no projeto e na fabricação da indústria petroquímica, da indústria química do carvão, da indústria química fina, da metalurgia, da medicina, da energia fotovoltaica, da energia nuclear, do equipamento marinho e da indústria militar.

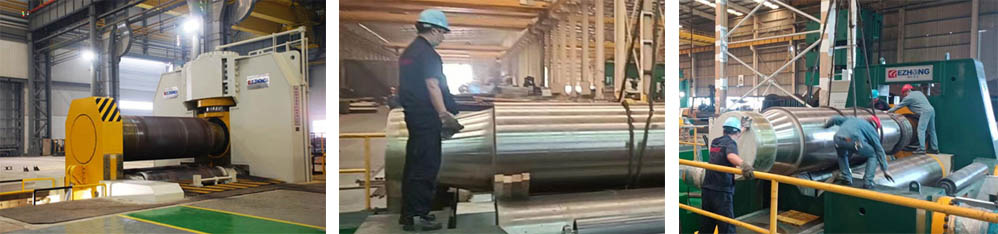

Aplicação do produto EZHONG:

EZW11S-270 * 3500Máquina de rolamento de placa pesada

EZHONG Product Application

(EZW11S-270 * 3500Máquina de dobra de três rolos)

Tabela principal do parâmetro

Não.	Item	Unidade	Dados
1	Especificações da máquina	Mm	Xw11s-270/360*3500
2	Espessura simétrica máxima da bobina	Mm	270 laminação a frio
3	Espessura máxima de pré-flexão	Mm	240 laminação a frio
4	Limite de rendimento da placa de aço	MPa	235
5	Diâmetro mínimo da peça de trabalho na especificação máxima	Mm	Φ 4500
6	Largura máxima da bobina	Mm	3500
7	Borda reta restante pré-dobrada	Mm	≤ 2,5 vezes a espessura da placa
8	Diâmetro do rolo superior	Mm	1460
9	Diâmetro inferior do rolo	Mm	850
10	Linhas de rolos	Linha	1
11	Distância do centro do rolo inferior	Mm	1700
12	Velocidade de flexão	M/min	~ 3,25
13	O curso máximo do movimento horizontal do rolo inferior	Mm	± 350
14	Força de prensagem nominal do equipamento	Toneladas	6000
15	Cabeça virando ângulo	Ct	90 °C
16	Dimensões da máquina (comprimento, largura e altura)	Mm	11490 × 7075 × 8525

(2) Yongsheng Indústria de Máquinas (Kunshan) Co., Ltd

http://www.ys-ks.com/?lang=zh_CN

Introdução: Yongsheng Machinery Industry (Kunshan) Co., Ltd. fornece principalmente todos os tipos de vasos de pressão e serviços para refino de petróleo, química, petroquímica, têxtil, alimentos e novas indústrias de energia, e os produtos incluem todos os tipos de baixa, média e alta pressão permutador de calor, reator, recipientes de separação, recipientes de armazenamento. Os principais clientes são petroquímica constante, petroquímica ShengHong, grupo de plásticos Formosa, petroquímica Shanghai secco, cor britânica, tripé, xiang lu petroquímica PTA fábrica, hualian sanxin PTA fábrica, dow química, Alemanha, Alemanha, alemanha GEA, Alemanha, contus, América, FW, sellanis americanos, Pequim, mundo, Li Changrong química, grupo Changchun, China, petroquímica oriental, indústria de silício da Ásia, datang internacional, Japão, construção naval mitsui, tecnologia de navegação YARA, China tripé químico Ningbo empresa de engenharia, Chengdu em empresa de engenharia, xi'an China empresa de engenharia de terras, Os produtos além do que as vendas domésticas são exportados igualmente para o Médio Oriente, Ásia do Sul, América do Norte, América do Sul, Europa, Japão e outros países.

Food and New Energy Industries

EZW11SY-160 * 3200 máquina de rolamento de placa pesada

(EZW11SY-160 * 3200Máquina de rolamento de placa pesada)

Tabela principal do parâmetro

Não.	ITEM	UNIDADE	DADOS
1	Especificações	Mm	160 × 3200(245Mpa)
2	O diâmetro superior do rolo	Mm	1060
3	Diâmetro inferior do rolo	Mm	860
4	Material do rolo superior e inferior		42CrMo
5	Coeficiente de borda reta	Mm	2,5 vezes placa grossa
6	Temperatura circulante	C	20 C rolo frio
7	Limite de rendimento da placa	MPa	245	345
8	A largura máxima da bobina	Mm	3200	3200
9	Diâmetro mínimo do tambor em plena carga	Mm	Φ 3500mm	Φ 3500mm
10	Espessura máxima da placa de dobra	Mm	160	130
11	Espessura máxima da placa de pré-flexão	Mm	140	110
12	A maior escola tem um quadro grosso	Mm	125	105
13	Dois menor distância do centro do rolo	Mm	1050 ~ 1750
14	Comprimento eficaz do rolo de trabalho	Mm	3280
15	O rolo superior aciona o torque total	T. m	120
16	Binário total de acionamento de rolo inferior	T. m	2*3
18	Velocidade de movimento horizontal do cilindro de rolo inferior	Mm/min	350
19	Pressão o diâmetro do cilindro	Mm	Glomer870/glomer370/630
20	Pressão total sob a força	T	2430
21	Empurre horizontal para o diâmetro do cilindro	Mm	Guiar 480
22	Impulso horizontal	T	900
23	Velocidade de trabalhar no rolo	Mm/min	0 ~ 200
24	O poder da máquina	Kw	± 300
25	Movimento horizontal do rolo inferior em cada lado	Mm	0 ~ 650

(3) Qingdao Controle Macio Nuvem Formiga Indústria Pesada Co., LTD

http://www.yunyizhonggong.com

Introdução: Shandong Yunyi Heavy Industry Co., Ltd. tem a certificação U, U2Qualificação, projeto de vaso de pressão da classe A1, A2 e licença de fabricação emitida pela ASME. Tem muitos anos de projeto e fabricação de instalação de petróleo, química, energia nuclear, borracha, aço, termoelétrico, conservação de energia, proteção ambiental e outros campos de conjuntos completos de experiência de equipamentos, é o petróleo nacional, empresas de backbone da indústria de equipamentos químicos, Conselho da China para a promoção de unidades membros de segurança de equipamentos especiais e conservação de energia, unidade diretora da associação de equipamentos químicos da China, diretor da associação de equipamentos especiais da província de Shan dong.

Qingdao Soft Control Cloud Ant Heavy Industry Co., LTD

Ordem EZHONG produtos de aplicação:

EZW11SYT-160 × 3500 placa máquina de rolamento

Plate Rolling Machine

(EZW11SYT-160 × 3500 máquina de rolamento da placa)

Tabela de parâmetro principal

Não.	ITEM	UNIDADE	DADOS
1	Especificações	Mm	160 × 3500(245Mpa)
2	O diâmetro superior do rolo	Mm	1060
3	Diâmetro inferior do rolo	Mm	860
4	Material inferior do rolo		42CrMo
5	O rolo superior é pressionado para baixo		O rolo superior do acionamento do cilindro se move para cima e para baixo ao longo do trilho guia vertical
7	Coeficiente de borda reta	Mm	2-2,5 vezes
8	Temperatura circulante	C	Laminados a frio a 20 °C
9	Limite de rendimento da placa	MPa	245	345
10	A largura máxima da bobina	Mm	3500	3500
11	Diâmetro mínimo do tambor em plena carga	Mm	Φ 4000mm	Φ 4000mm
12	Espessura máxima da placa de dobra	Mm	160	130
13	Espessura máxima da placa de pré-flexão	Mm	140	110
14	A maior escola tem um quadro grosso	Mm	125	105
15	Dois menor distância do centro do rolo	Mm	1050 ~ 1750
16	Comprimento eficaz do rolo de trabalho	Mm	3580
17	O rolo superior aciona o torque total	T. m	120
18	Binário total de acionamento de rolo inferior	T. m	2*3
19	Velocidade de movimento horizontal do cilindro de rolo inferior	Mm/min	350
20	Pressão o diâmetro do cilindro	Mm	Qu 870/qu 370/630
21	Pressão total sob a força	T	2430
22	Empurre horizontal para o diâmetro do cilindro	Mm	Guiar 480
23	Impulso horizontal	Toneladas	900
24	Velocidade de trabalhar no rolo	Mm/min	0 ~ 200

Outras aplicações de máquinas formadoras de chapas metálicas

Automotivo

Aeronave

Máquinas de Engenharia

Petroleiros rodoviários/ferroviários
